Hastelloy B3

一、Hastelloy B3（N10675）哈氏合金概述：
Hastelloy B3（N10675）是一种以镍、钼、钴等元素组成的镍基高温合金，含镍量约為(wèi)65 %。 Hastelloy B3（N10675）镍基合金材料是在哈氏合金B2的基础上改进的新(xīn)材料，提高了材料的热稳定性，从而提高了耐蚀性能(néng)，同时，改善了热成形与冷成形性能(néng)。近年来，已经越来越多(duō)地应用(yòng)于化工装备的生产制造中。

二、Hastelloy B3（N10675）哈氏合金主要特性：

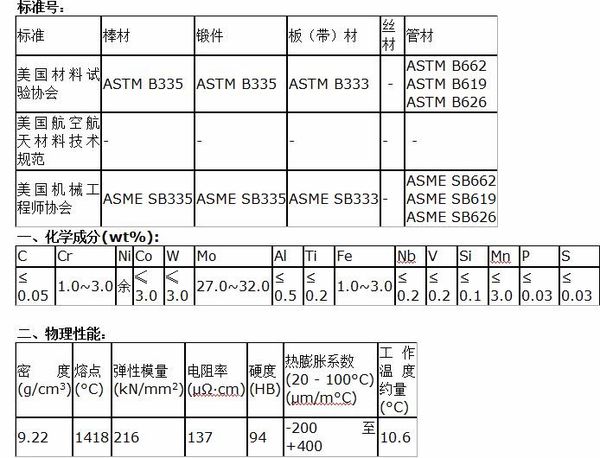

1、材料分(fēn)析：Hastelloy B3（N10675）哈氏合金板材固溶状态的力學(xué)性能(néng)：随加热温度上升，其抗拉强度、屈服强度、弹性模量会降低，而延伸率、热膨胀系数、导热系数和比热略有(yǒu)升高；而随冷态变形率的增加，其硬度、抗拉强度和屈服强度增加，延伸率降低。
2、成形加工特性：经分(fēn)析，哈氏合金B3的成形加工特性主要有(yǒu)：
(1)、哈氏合金B3材料的延伸率较高，為(wèi)冷压成形创造了有(yǒu)利条件。
(2)、哈氏合金B3材料比奥氏體(tǐ)不锈钢坚硬，加工硬化倾向更明显，所以在冷成形时需要更大的压力，或分(fēn)步成形。
(3)、哈氏合金B3材料冷成形变形率小(xiǎo)于10%时，不会对加工件的耐腐蚀性能(néng)造成影响，但在焊接加工中，残余应力的存在可(kě)能(néng)会给焊缝造成热裂纹。因此，对于后期需要焊接加工的工件，还是应尽可(kě)能(néng)消除残余应力的影响。
(4)、变形严重的冷成形会提高哈氏合金B3材料的屈强比，还会增加应力腐蚀和裂纹的敏感性，常采用(yòng)中间和最终热处理(lǐ)工艺。
(5)、哈氏合金B3材料在高温下对氧化性介质及硫、磷、铅及其他(tā)低熔点金属非常敏感。
(6)、在600～800℃區(qū)间，加热时间过長(cháng)，哈氏B3合金会产生脆性相，导致延伸率降低，而且在此温度區(qū)间外力或变形受到限制时，容易发生热裂纹。因此采用(yòng)热成形时，温度必须控制在900℃以上。
(7)、哈氏合金B3材料加工压制前，与工件接触的模具表面清理(lǐ)干净；冷加工时，可(kě)采用(yòng)润滑方法，成形后须立即脱脂处理(lǐ)或用(yòng)碱清洗。
(8)、加工件出炉水冷后，表面的氧化膜较厚，应充分(fēn)酸洗，如残留有(yǒu)氧化膜，可(kě)能(néng)在下次压制时产生裂纹；必要要时，可(kě)在酸洗前喷砂处理(lǐ)。

三、Hastelloy B3（N10675）哈氏合金焊接与成形：
(1)、在成形加工前，原坯料如果需要拼接焊缝，**好选择钨极氩弧焊（GTAW）焊接方法，这样才能(néng)更好地保护焊缝不被氧化，如果采用(yòng)手工電(diàn)弧焊方法，很(hěn)容易造成中间焊道被氧化，即使每层打磨清理(lǐ)，也难保清理(lǐ)彻底，有(yǒu)细微的氧化层残留，也可(kě)能(néng)会对焊缝的成形加工性能(néng)造成影响。 工件焊接之前，必须去除坡口和母材表面的附着物(wù)和氧化层，因為(wèi)氧化膜和杂质的存在会影响焊缝和热影响區(qū)的性能(néng)。焊接**好选用(yòng)小(xiǎo)電(diàn)流，避免过慢的速度， 不摆动，层间温度控制在100℃以下，采用(yòng)正、背两面氩气保护，避免合金元素高温氧化烧损。 压制前应将焊缝表面打磨光滑，去除焊缝表面较厚的氧化层并辅以酸洗。因為(wèi)哈氏合金B3材料焊缝的氧化层很(hěn)坚硬，直接酸洗难以去除，在压制成形过程中很(hěn)容易产生细微的裂纹，对焊缝的性能(néng)造成影响。
(2)、热成形的优点是可(kě)一次成形，能(néng)避免加工硬化，如果成形温度能(néng)控制好，还可(kě)免去热处理(lǐ)。但热成形过程中温度变化很(hěn)大，且每个區(qū)域都有(yǒu)不同，甚至与模具直接接触的表面可(kě)能(néng)要遠(yuǎn)低于金属内部的温度，很(hěn)难测量和控制，一旦在加工过程中局部材料进入敏感温度區(qū)，产生微裂纹等缺陷， 便很(hěn)难在后期的固溶热处理(lǐ)中消除。吸取加工厂的经验， 选择了冷成形工艺。压制方法优先选用(yòng)模压，必须采用(yòng)旋压时也要采用(yòng)冷旋压，或温度不超过400℃的温旋压。
(3)、冷成形过程中，变形率较大时要采用(yòng)分(fēn)步成形工艺。分(fēn)步成形要进行中间热处理(lǐ)，宜选用(yòng)固溶热处理(lǐ)，温度控制在1000℃以上。选择固溶热处理(lǐ)工艺，温度达到1060～1080℃。加工件最终压制成形后还要再进行一次固溶热处理(lǐ)，消除残余的应力，避免影响后续的焊接质量。

四、Hastelloy B3（N10675）哈氏合金热处理(lǐ)：
Hastelloy B3（N10675）哈氏合金在热处理(lǐ)之前和热处理(lǐ)过程中，应始终保持 工件清洁和无污染， 这一点非常重要。在加热过程中，工件不能(néng)接触硫、磷、铅及其他(tā)低熔点金属，否则会损害合金的性能(néng)，使合金变脆。加热炉**好為(wèi)電(diàn)炉，如采用(yòng)燃气或燃油炉，燃料中的含硫量越低越好，根据材料厂家推荐，天然气和液化石油气中的硫的总含量不大于0．1% （V），城市煤气中硫的含量不大于0．25g/m3 ，燃油中硫含量应少于0．5%（W）為(wèi)较好。
炉气必须洁净并以微还原性為(wèi)宜，应避免炉气在氧化性和还原性之间波动，加热火焰不能(néng)直接接触工件。工件入炉前必须支撑，避免高温下发生不良变形。工件升温速度尽可(kě)能(néng)快，必须待炉温达到热处理(lǐ)温度后工件才能(néng)入炉。出炉后应快速水冷，用(yòng)浸入法或全面积均匀喷淋，严禁采用(yòng)水管浇注，以防冷热不均，导致发生异常变形或撕裂。

五、Hastelloy B3（N10675）哈氏合金的品种规格与供应状态：
1、品种分(fēn)类：上海陆凯可(kě)生产加工各种规格的Hastelloy B3无缝管、Hastelloy B3钢板、Hastelloy B3圆钢、Hastelloy B3锻件、Hastelloy B3法兰、Hastelloy B3圆环、Hastelloy B3焊管、Hastelloy B3钢带、Hastelloy B3丝材及配套焊材。
2、交货状态：无缝管：固溶+酸白，長(cháng)度可(kě)定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+車(chē)光；棒材以锻轧状态、表面磨光或車(chē)光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
